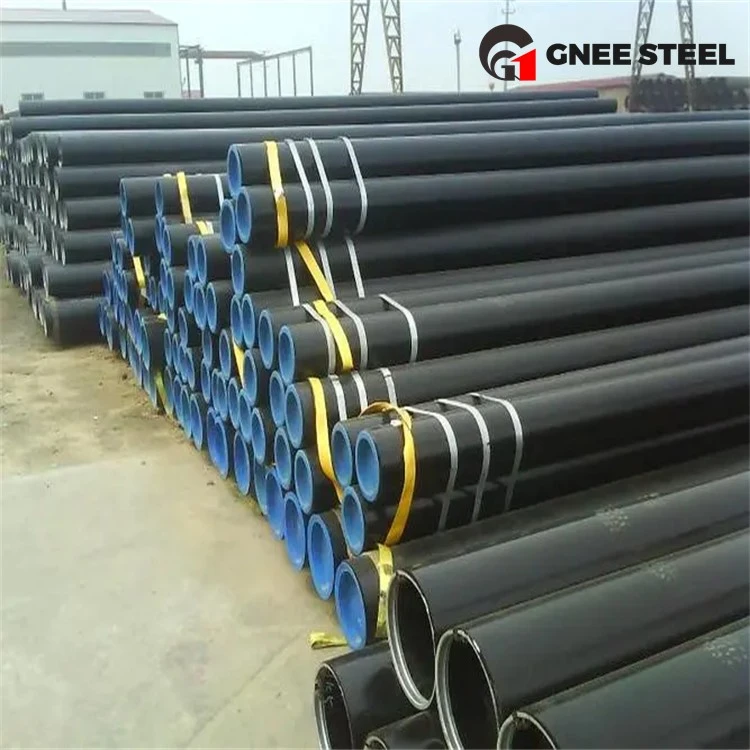

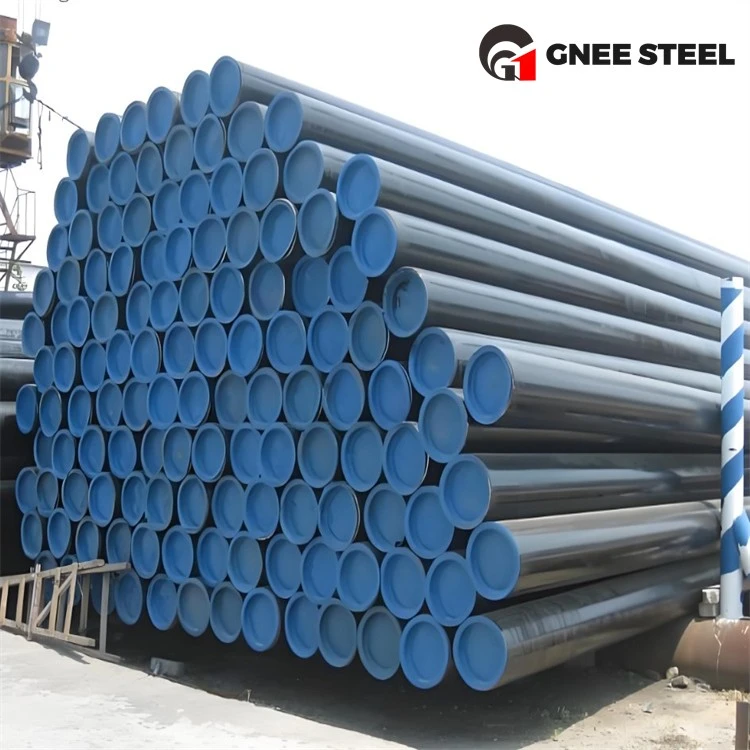

API 5L Klasa X52 PSL 1 / PSL 2 Specyfikacje rur
Klasa: API 5L X52 PSL1, PSL 2 / ISO 3183 L360 PSL1, PSL 2
Bezproblemowy rozmiar rury: 1/2 " - 24"
Rozmiar rur ERW: 1/2 " - 20"
Rozmiar rury saw: 16 " - 100" Grubość ściany: harmonogram 20 do harmonogramu XXS, wszystkie harmonogramy
Długość: Pojedyncza losowa długość, podwójna losowa długość i dostosuj rozmiar.
Końce: zwykłe końce, fazowane końce, sprzężenie
Dostępne powłoki: czarny malarstwo, lakierowane, GALV, FBE, FBE Dual, 3LPE, 3LPP
Rura API 5L X52, znana również jako rura L360, jest średnią stalową specyfikacją API 5L American Petroleum Institute, który jest zgodny ze specyfikacją ISO 3183.
Rura API 5L Klasy X52 obejmuje dwa typy: bezproblemowe i spawane oraz dwa stopnie: PSL1 i PSL2.PSL 1 to standardowa jakość rur liniowych, podczas gdy PSL 2 obejmuje dodatkowe właściwości chemiczne, mechaniczne i wymagania testowe, takie jak test uderzenia CVN i test DWT. Pod względem statusu dostawy PSL1 jest odpowiednia do zwijanych rur stalowych w normalnym stanie dostarczania, podczas gdy PSL2 jest podzielony na trzy typy: N, M i Q, które wymagają odpowiednio normalizacji, temperamentu i harmonogramu oraz obróbki ciepła deformacji.
API 5L X52 (L36 0) rura olejowa i gazowa jest specjalnie stosowana do systemów transportu ropy i gazu pod wysokim ciśnieniem i środowiskiem o wysokiej temperaturze. Ma doskonałą wytrzymałość i wytrzymałość, granicę plastyczności 360 MPa ~ 525 MPa, wytrzymałość na rozciąganie 460 MPa ~ 625 MPa, stosunek granicy plastyczności mniejszy lub równy 0,93, materiał jednolity, gęsta struktura, łatwa do przeprowadzenia różnych operacji spawania i przetwarzania. Powłoka i podszewka rur powleczonych API 5L x52 chronią rurociągi przed korozją, poprawiają żywotność usług, odporność na korozję i wydajność przepływu oraz odporną na pękanie i korozję w kwaśnych środowiskach pracy, takich jak inżynieria morska i przemysł chemiczny w celu poprawy ogólnej wydajności.
W porównaniu z rurami niższymi, takimi jak API 5L B, API 5L X42 i API 5L X46, API 5L X52 ma lepsze właściwości mechaniczne i może osiągnąć to samo ciśnienie znamionowe o cieńszej grubości ściany. Ma więcej zalet w tym samym rozmiarze. Jego doskonała wytrzymałość mechaniczna zapewnia stabilność rurociągu w złożonych warunkach pracy.
Skontaktuj się z nami w cenie:sales@gneetube.com
Format specyfikacji rur API 5L Gr.x52
| Standard API 5L x52 | API 5L x52, ISO 3183 |
| Stopień |
API 5L X52 PSL, 1API 5L x52 PSL 2 |
| Bezproblemowy rozmiar rury | 1/2" – 24" |
| Rozmiar rur ERW | 1/2" – 20" |
| Saw rozmiar rury | 16" – 100" |
| Grubość ściany | Harmonogram 20 do harmonogramu XXS, wszystkie harmonogramy |
| Długość | Pojedyncza losowa długość, podwójna losowa długość i dostosuj rozmiar. |
| Test | Test HIC / SSC, NACE MR0175 / TM0177 / TM0284, H2 Service, IBR itp. |
| Gruba ściany. | Sch10, 20, 30, std, 40, 60, xs, 80, 100, 120, 140, 160, xxs Din, Jis |
Kompozycja chemiczna API 5L klasy X52
| Skład chemiczny API 5L X52 PSL 1 Rura | |||||||
|---|---|---|---|---|---|---|---|
| Stal stalowy | API 5L X52 Frakcja masowa, % w oparciu o analizy ciepła i produktu A, G | ||||||
| C | Mn | P | S | V | NB | Ti | |
| Max b | Max b | Max | Max | Max | Max | Max | |
| Bezszwowa rura | |||||||
| X52 | 0.28 | 1.4 | 0.3 | 0.3 | d | d | d |
| Spawana rura | |||||||
| X52 | 0.26 | 1.4 | 0.3 | 0.3 | d | d | d |
| A. Cu mniejszy lub równy {{0}}. 5 0% ni; Mniej niż lub równe 0. 50%; CR mniejsze lub równe 0,50%; i MO mniejsze lub równe 0,15%, | |||||||
| B. Dla każdej redukcji {{0}}. 01% poniżej określonego maksymalnego stężenia dla węgla, wzrost o 0,05% powyżej określonego maksymalnego stężenia dla Mn jest dopuszczalny, do maksymalnie 1,65% dla klas większych lub równych do L245 lub B, ale mniej niż L360 lub x52; do maksymalnie 1,75% dla klas> l360 lub x52, | |||||||
| C. Chyba że uzgodniono inaczej NB + V mniejszy lub równy 0. 06%, | |||||||
| D. Nb + v + ti mniejsze lub równe 0. 15%, | |||||||
| mi. O ile nie uzgodniono inaczej., | |||||||
| F. O ile nie uzgodniono inaczej, NB + V=ti mniejsze lub równe 0. 15%, | |||||||
| G. Żadne celowe dodanie B nie jest dozwolone, a resztkowy B mniejszy lub równy 0. 001% | |||||||
| Skład chemiczny API 5L X52 PSL 2 Rura | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stal stalowy | Frakcja masowa, % w oparciu o analizy ciepła i produktów | Equiv węgla a | ||||||||||
| C | Si | Mn | P | S | V | NB | Ti | Inny | Ce iiw | CE PCM | ||
| Max b | Max | Max b | Max | Max | Max | Max | Max | Max | Max | |||
| Płynna i spawana rura | ||||||||||||
| X52N | 0.24 | 0.45 | 1.4 | 0.025 | 0.015 | 0.1 | 0.05 | 0.04 | d,e,l | 0.043 | 0.25 | |
| X52Q | 0.18 | 0.45 | 1.5 | 0.025 | 0.015 | 0.05 | 0.05 | 0.04 | e,l | 0.043 | 0.25 | |
| Spawana rura | ||||||||||||
| X52M | 0.22 | 0.45 | 1.4 | 0.025 | 0.015 | d | d | d | e,l | 0.043 | 0.25 | |
| a. SMLS t>{{0}. | ||||||||||||
| B. Dla każdej redukcji {{0}}. 01% poniżej określonego maksimum dla C, wzrost o 0,05% powyżej określonego maksimum dla Mn jest dopuszczalny, do maksimum 1,65% dla klas większych lub równych L245 lub B, ale mniej niż L360 ORAPI 5L x52; do maksymalnie 1,75% dla klas> L360 lub X52, ale |
||||||||||||
| C. O ile nie uzgodniono inaczej NB {{0}} v mniejszy lub równy 0,06% | ||||||||||||
| D. Nb {{0}} v=ti mniejsze lub równe 0,15% | ||||||||||||
| mi. O ile nie uzgodniono inaczej, cu mniejsze lub równe {{0}}. 5 0%; Ni mniejszy lub równy 0. 30% cr mniejszy lub równy 0,30% i MO mniejszemu lub równej 0,15% | ||||||||||||
| F. O ile nie uzgodniono inaczej | ||||||||||||
| G. O ile nie uzgodniono inaczej, NB + V + Ti mniejszy lub równy 0. 15% | ||||||||||||
| H. O ile nie uzgodniono inaczej, cu mniejszy lub równy {{0}}. 5 0% ni mniejszy lub równy 0. 50% cr mniejszy lub równy 0,50% i MO mniejszy lub równy 0,50% do 0,50% do 0,50%. | ||||||||||||
| I. O ile nie uzgodniono inaczej, cu mniejszy lub równy {{0}}. 5 0% ni mniejszy lub równy 1. 00% cr mniejszy lub równy 0,50% i MO mniejszy lub równy 0,50% do 0,50% do 0,50%. | ||||||||||||
|
J. B mniejsze lub równe 0. 004% |
||||||||||||
| k. O ile nie uzgodniono inaczej, cu mniejszy lub równy {{0}}. 5 0% ni mniejszy lub równy 1. 00% cr mniejszy lub równy 0,55%, a MO mniejszy lub równy 0,80% do 0,80% | ||||||||||||
| L. Dla wszystkich klas rur API 5L X52 PSL 2, z wyjątkiem tych ocen z przypisami j, obowiązują następujące. O ile nie uzgodniono inaczej, żadne umyślne dodanie B nie jest dozwolone, a resztkowy B mniejszy lub równy 0. 001% | ||||||||||||
Właściwości mechaniczne rozciągające się i wydajność rur API 5L x52, L360
| Ocena rur | Właściwości rozciągania - korpus rur SML i spawane rury PSL 1 | Szew spawanej rury | ||
|---|---|---|---|---|
| Granica plastyczności a | Wytrzymałość na rozciąganie a | Wydłużenie | Wytrzymałość na rozciąganie b | |
| RT 0, 5 psi min | RM psi min | (w 2 calach % min) | RM psi min | |
| X52 | 52,200 | 66,700 | c | 66,700 |
| A. Dla stopnia pośredniego różnica między określoną minimalną wytrzymałością na rozciąganie a określoną minimalną wydajnością dla korpusu rurowego powinna być podana dla następnego wyższego stopnia. | ||||
| B. W przypadku klas pośredniej określona minimalna wytrzymałość na rozciąganie dla szwu spoiny powinna być taka sama, jak określono dla ciała za pomocą nuty stóp A. | ||||
| C. Określone minimalne wydłużenie, AF, wyrażone w procentach i zaokrąglone do najbliższego procent, należy określić za pomocą następującego równania: | ||||
 |
||||
| Gdzie C jest 1 940 do obliczeń za pomocą jednostek SI i 625 000 do obliczeń za pomocą jednostek USC | ||||
| AXC to odpowiedni obszar przekroju testu na rozciąganie, wyrażony w milimetrach kwadratowych (cale kwadratowe), w następujący sposób | ||||
| -W przypadku okrągłego testu testowego, 13 0 mm2 (0. 2 0 in2) dla 12,7 mm (0. 500 in) i 8,9 mm (.350 cali) elementy testowe średnicy; i 65 mm2 (0,10 in2) dla elementów testowych o średnicy 6,4 mm (0,250 cali). | ||||
| -w przypadku elementów testowych w pełnym rozdzielczości, mniejszy a) 485 mm2 (0. 75 in2) i b) obszar przekroju elementu testowego, wyprowadzony przy użyciu określonej średnicy zewnętrznej i określonej grubości ściany rury, zaokrąglony do najbliższej 1 0 mm2 (0,10In2) | ||||
| -W przypadku elementów testowych pasków mniejszy A) 485 mm2 (0. 75 in2) i b) obszar przekroju elementu testowego, wyprowadzony przy użyciu określonej szerokości elementu testowego i określonej grubości ściany rury, zaokrągloną do najbliższej 1 0 mm2 (0,10In2) | ||||
| U jest określoną minimalną wytrzymałością na rozciąganie, wyrażoną w megapascalach (funty na cal kwadratowy) | ||||
| Ocena rur | Właściwości rozciągania - korpus rur SML i spawane rury PSL 2 | Szew spawanej rury | |||||
|---|---|---|---|---|---|---|---|
| Granica plastyczności a | Wytrzymałość na rozciąganie a | Stosunek a, c | Wydłużenie | Wytrzymałość na rozciąganie d | |||
| RT 0, 5 psi min | RM psi min | R10,5irm | (w 2 cale) | RM (psi) | |||
| AF % | |||||||
| Minimum | Maksymalny | Minimum | Maksymalny | Maksymalny | Minimum | Minimum | |
| X52N,X52Q,X52M | 52,200 | 76,900 | 66,700 | 110,200 | 0.93 | f | 66,700 |
| A. W przypadku oceny pośredniej zapoznaj się z pełną specyfikacją API5L. | |||||||
| B. W przypadku klas> x90 patrz pełna specyfikacja API5L. | |||||||
| c. This limit applies for pies with D>12.750 cali | |||||||
| D. W przypadku klas pośrednich określona minimalna wytrzymałość na rozciąganie dla szwu spoiny powinna być taką samą wartością, jak określono dla korpusu rur za pomocą stopy A. | |||||||
| mi. W przypadku rur wymagających testów podłużnych maksymalna granica plastyczności powinna być mniejsza lub równa 71 800 psi | |||||||
| F. Określone minimalne wydłużenie, AF, wyrażone w procentach i zaokrąglone do najbliższego procent, należy określić za pomocą następującego równania: | |||||||
|
|||||||
| Gdzie C jest 1 940 do obliczeń za pomocą jednostek SI i 625 000 do obliczeń za pomocą jednostek USC | |||||||
| AXC to odpowiedni obszar przekroju testu na rozciąganie, wyrażony w milimetrach kwadratowych (cale kwadratowe), w następujący sposób | |||||||
| -W przypadku okrągłego testu testowego, 13 0 mm2 (0. 2 0 in2) dla 12,7 mm (0. 500 in) i 8,9 mm (.350 cali) elementy testowe średnicy; i 65 mm2 (0,10 in2) dla elementów testowych o średnicy 6,4 mm (0,250 cali). | |||||||
| -w przypadku elementów testowych w pełnym rozdzielczości, mniejszy a) 485 mm2 (0. 75 in2) i b) obszar przekroju elementu testowego, wyprowadzony przy użyciu określonej średnicy zewnętrznej i określonej grubości ściany rury, zaokrąglony do najbliższej 1 0 mm2 (0,10In2) | |||||||
| -W przypadku elementów testowych pasków mniejszy A) 485 mm2 (0. 75 in2) i b) obszar przekroju elementu testowego, wyprowadzony przy użyciu określonej szerokości elementu testowego i określonej grubości ściany rury, zaokrągloną do najbliższej 1 0 mm2 (0,10In2) | |||||||
| U jest określoną minimalną wytrzymałością na rozciąganie, wyrażoną w megapascalach (funty na cal kwadratowy | |||||||
| G. Niższe wartości 10,5IRM można określić za zgodą | |||||||
| H. W przypadku klas> x90 patrz pełna specyfikacja API5L. | |||||||
List przyrostowy z każdą klasą Opisz warunek dostarczania rur API 5L X52
| Próbka | List | Warunek dostawy |
|---|---|---|
| X52N | N | Normalizowanie / znormalizowane uformowane lub zwinięte |
| X52CR | Cr | kontrolowane toczenie |
| X52nr | Nr | Znormalizowane toczenie |
| X52T | T | Ruszenie |
| X52A | A | Wyżarzanie |
| X52S | S | Usługi kwaśne (z rurą PSL2 poziomu dla QS, NS, MS, EG API 5L x52 NS |
| X52R | R | Jak toczyło się |
| X52TMCP | TMCP | Proces kontroli termo-mechanicznej |
| X52Q | Q | Gaszenie |
| X52M | M | Termomechaniczne zwinięte lub uformowane |
| X52ACC | Acc | przyspieszone chłodzenie |
| X52SR | Sr | Wykorzystanie moczu stresu |
Wymagania testowe
| Test hydrostatyczny | Poprzez testowanie ciśnienia wody oceniana jest wytrzymałość komponentów zawierających ciśnienie, ich defekty są narażone i zapewnia, że nie pękną ani nie przecieka z powodu nadmiernego ciśnienia podczas użytkowania. |
| BenD TEST | Określane są właściwości zginające materiału, w tym wytrzymałość na zginanie i ciągliwość. Podczas testu zginania żadne pęknięcia nie powinny pojawiać się w żadnej części rury, a spoina nie powinna się otwierać. |
| Test spłaszczania | Test spłaszczania może zapewnić, że jakość spawanego złącza spełnia standard i uniknąć problemów z awarią spowodowaną niewystarczającą plastycznością podczas użytkowania. Pokazuje odporność rury na pękanie podłużne i obwodowe. |
| Test zasadowy | Testowanie zakrętu z przewodnikiem jest metodą określenia, w jaki sposób materiał zachowuje się podczas zginania, w tym jego plastyczność, odporność na pęknięcie i czy stal ma pęknięcia, czy inne wady. |
| Test uderzenia CVN | Może symulować warunki uderzenia i złamania, które materiał może napotkać w rzeczywistości w celu weryfikacji wytrzymałości i odporności na pękanie rur PSL2. |
| Test DWT | Służy do określenia plastyczności pęknięcia rur linii metalowej PSL2 i obserwowania morfologii pękania w celu oceny wad metalurgicznych rur. |
Dostarczone przez nas rur API 5L x52
| API 5L x52 płynna rura | Rura API 5L x52 ERW |
| API 5L x52 PSL2 Rura o wysokiej wydajności | Rura spawana API 5L x52 |
| API 5L X52 Kwasowa rura serwisowa | STALOWY RUURELE X52 |
| API 5L x52 kwasowo odporny na kwas | API 5L x52 PSL2 spawana rura spawana |
| API 5L X52 Rurociąg | API 5L x52 PSL2 Rura spawana o wysokiej częstotliwości |
| API 5L x52 gazowy | API 5L x52 ocynkowana rura stalowa |
| Rura o wysokiej wytrzymałości API 5L x52 | API 5L x52 DSAW RURE |
| Rura ze stali węglowej stopnia X52 PSL2 | API 5L x52 harmonogram 40 rur |
| API 5L klasa x52 węglowa rura linii linii | API 5L x52 SCH 80 PIP |
| API 5L x52 rur olejowe i pogodowe | API 5L X52 Stalowa gazociąg z węglową |
Usługi przetwarzania rur stalowych API X52

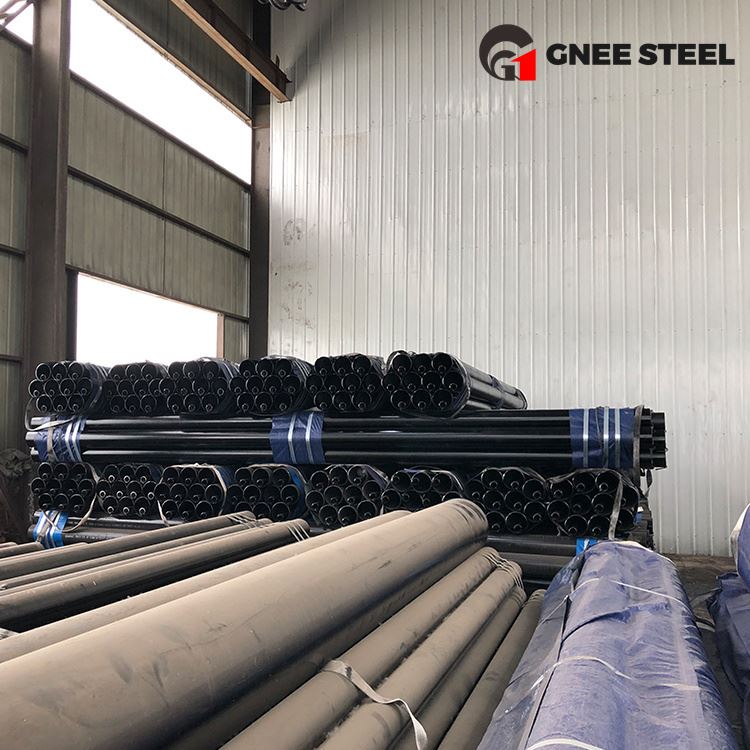

Środowisko fabryczne GNEE
Opakowanie i wysyłka GNEE
FAQ
1. Rozwiązanie kompleksowe
Mamy kilka lat doświadczenia w produkcji, od surowców po gotowe produkty.
2. Ceny konkurencyjne
Zakupy na dużą skalę, standaryzowane procesy produkcyjne i wydajne zarządzanie sprawiają, że nasze API 5L klasy X52 płynne i spawane rur ze stali węglowej konkurencyjnie.
3. Szybka dostawa
Lata doświadczenia eksportowego umożliwiają dokładniej kontrolowanie czasu wysyłki.
4. Kontrola jakości
GNEE jest głównym producentem, dostawcą i eksporterem rur API 5L klasy X52 w Chinach, z znormalizowanymi procesami produkcyjnymi, kompletnym systemem zarządzania, profesjonalnym sprzętem testowym i specjalnym dostosowywaniem materiałów.
