Wybór słusznościObudowa API 5CTto kluczowa decyzja, która ma wpływ na bezpieczeństwo, żywotność i efektywność-odwiertu naftowego. Błąd w doborze materiału może prowadzić do katastrofalnych awarii, takich jak wydmuchy, zapadnięcia się rur lub wycieki do środowiska.
Zidentyfikuj gatunek stali (wytrzymałość i środowisko)
Gatunki API 5CT są klasyfikowane na podstawie granicy plastyczności i odporności na żrące chemikalia.
W przypadku płytkich studni-niskociśnieniowych:UżywaćJ55LubK55. Są to najbardziej ekonomiczne „standardowe” gatunki.
W przypadku głębokich studni-wysokociśnieniowych:UżywaćP110LubQ125. Te gatunki o wysokiej-wytrzymałości są w stanie utrzymać ogromny ciężar długich strun osłonowych i wytrzymać wysokie ciśnienie formowania.
Do kwaśnej obsługi (H2Środowiska S):UżywaćL80, C90 lub T95. Mają one kontrolowaną twardość (np. L80 wynosi maksymalnie 23 HRC), aby zapobiecPękanie naprężeniowe siarczkowe (SSC). Ostrzeżenie: Nigdy nie używaj standardowego P110 w kwaśnej studni.
Dla CO2Korozja:UżywaćL80-13Kr. Wysoka zawartość chromu zapobiega korozji wżerowej spowodowanej dwutlenkiem węgla.
Określ średnicę zewnętrzną (OD) i grubość ścianki
Konstrukcja obudowy opiera się na podejściu „teleskopowym” (większa na górze, mniejsza na dole).
Rozmiar (OD):Typowe rozmiary wahają się od4-1/2" do 20". Twój wybór zależy od rozmiaru wywierconego otworu i rozmiaru narzędzi (końcówek/rur), które muszą później przez niego przejść.
Waga (grubość ścianki):Większe ciężary (funty/stopę) mają grubsze ścianki. Potrzebujesz cięższej rury do:
Wysokie ciśnienie zapadania się:Jeśli warstwy ziemi/soli ściskają rurę.
Wysokie ciśnienie rozrywające:Jeśli wewnętrzne ciśnienie gazu/oleju jest bardzo wysokie.
Wybierz odpowiednie połączenie (typ gwintu)
Połączenie jest często „najsłabszym ogniwem” studni. Należy dopasować połączenie do wymagań mechanicznych studni.
API LTC (długa runda):Standard dla pionowych odwiertów naftowych. Zapewnia dobre uszczelnienie cieczy i umiarkowaną wytrzymałość.
API BTC (Wsparcie):Użyj tego dociężkie struny osłonowelub głębokie studnie. Gwinty trapezowe zapewniają doskonałą wytrzymałość na rozciąganie, co zapobiega rozrywaniu rury.
Połączenia premium:Jeśli wiercisz aStudnia gazowa-pod wysokim ciśnieniemlub studnia pozioma, wątki API nie wystarczą. Potrzebujesz nici Premium (np. VAM® lub TenarisHydril), które oferująmetal-do-gazu metalowego-szczelne uszczelnienie.
Sprawdź średnicę dryfu
TheŚrednica dryfuto gwarantowany luz wewnętrzny rury.
Kluczowy krok:Musisz upewnić się, że „dryf” obudowy jest większy niż „średnica zewnętrzna” następnego wiertła lub rury produkcyjnej, którą planujesz zainstalować później. Jeśli kupisz ciężką-obudowę ścienną bez sprawdzania unoszenia, Twoje narzędzia mogą utknąć.
Wybierz zakres długości i poziom PSL
Długość (Zakres 2 vs. Zasięg 3): Zasięg 2 (25–34 stóp)to światowy standard.Zasięg 3 (34–48 stóp)jest stosowany w studniach głębokich lub na morzu, aby zmniejszyć liczbę połączeń i zaoszczędzić czas, ale sprawdź, czy Twoja platforma poradzi sobie z dodatkową wysokością.
Jakość (PSL-1 vs. PSL-2):W przypadku odwiertów morskich,-wysokociśnieniowych lub o znaczeniu krytycznym należy zawsze zamawiaćPSL-2. Wymaga bardziej rygorystycznych tolerancji chemicznych i obowiązkowych testów udarności (karb Charpy V-) w porównaniu z podstawowym PSL-1.

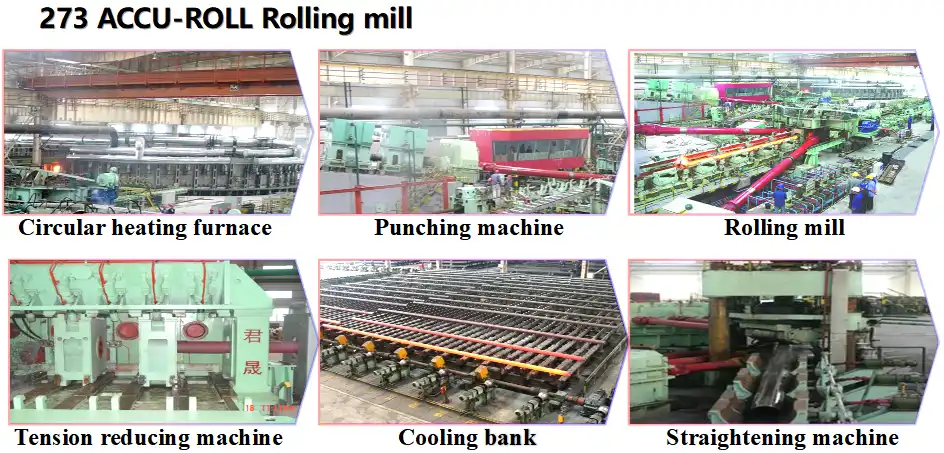

Linia technologiczna GNEE API Casing Pipe

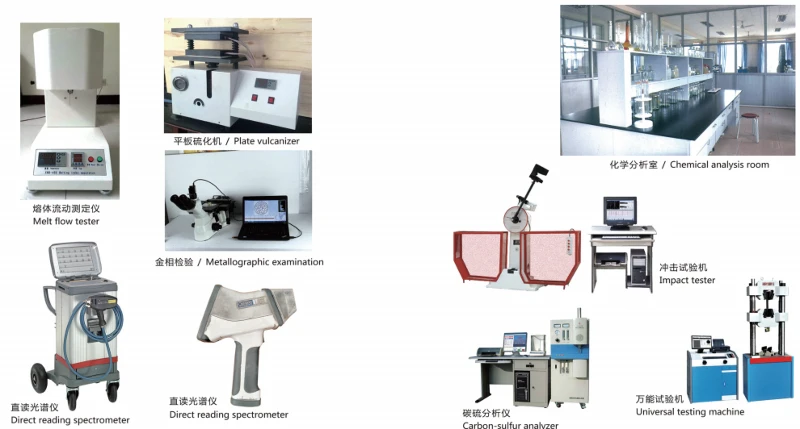

Urządzenia do testowania rur osłonowych GNEE OCTG
Certyfikat obudowy szybu naftowego GNEE
Często zadawane pytania
Jak określić rozmiar studni?
Określenie rozmiaru obudowy to aKonstrukcja teleskopowa „z dołu-do-góry”.proces. Inżynierowie wykonują następujące kluczowe kroki:
Zacznij od celu końcowego:Rozmiar ostatecznego sprzętu produkcyjnego (takiego jak rury lub pompy) określa średnicę najbardziej wewnętrznej rury (Obudowa produkcyjna).
Konto do rozliczenia:Każdy sznurek osłony zewnętrznej musi być wystarczająco duży, aby umożliwić następnemu wiertłu przejście przez jego wnętrze, pozostawiając jednocześnie wystarczającą przestrzeń (pierścień) na zewnątrzcementowanie.
Pracuj w górę:Obliczasz na zewnątrz, aby określić rozmiar większych zewnętrznych ciągów. Typową progresją jest:5-1/2"(Produkcja) →9-5/8"(Średniozaawansowany) →13-3/8"(Powierzchnia).
Rozważ geologię:Głębsze odwierty lub te, w których występują „strefy problemów”-wysokiego ciśnienia, wymagają dodatkowych ciągów pośrednich, co wymusza jeszcze większą obudowę powierzchni początkowej (np. zaczynając od20").
Jaki jest zakres API 5CT?
W API 5CT termin „Zakres„w szczególności odnosi się dodługośćpojedynczego złącza rury. Istnieją trzy standardowe zakresy długości:
Zakres 1:16,0–25,0 stóp (4,88–7,62 m) - Najkrótszy.
Zakres 2:25,0–34,0 stóp (7,62–10,36 m) -Standard branżowy/najczęstszy.
Zakres 3:34,0–48,0 stóp (10,36–14,63 m) - Używane do studni głębokich lub przybrzeżnych.
