A Próba wodna(Test hydrostatyczny) rur LSAW (wzdłużnie spawanych łukiem krytym) to obowiązkowy proces kontroli jakości, podczas którego rura jest napełniana wodą i poddawana działaniu ciśnienia do określonego poziomu w celu sprawdzenia jej integralności strukturalnej i-szczelności.
Ponieważ rury LSAW są używane głównie do-wysokociśnieniowego przesyłu ropy i gazu, próbę wodną uważa się za najbardziej krytyczny „badanie końcowe”, zanim rura opuści walcownię.
Dlaczego wykonywany jest Hydro Test?
Integralność spoiny:Rury LSAW posiadają długi, prosty szew spawalniczy. Test daje pewność, że zgrzew ten jest idealny i nie rozpina się pod wpływem nacisku.
Wykrywanie wycieków:Identyfikuje wszelkie dziury lub mikroskopijne pęknięcia w płycie stalowej lub spoinie.
Weryfikacja strukturalna:Potwierdza, że rura wytrzymuje ciśnienia znacznie wyższe od zamierzonego ciśnienia roboczego bez trwałego odkształcenia.
Zgodność z przepisami:Większość międzynarodowych standardów (npAPI 5L) wymagają, aby każde złącze rury było poddawane-próbie wodnej w fabryce.
Proces testu wodnego
Test przebiega według ścisłej sekwencji:
Opieczętowanie:Obydwa końce rury LSAW są zaślepione i uszczelnione głowicami masywnej maszyny do testowania wody.
Pożywny:Rura jest wypełniona wodą.
Wentylacja (krytyczna):Całe powietrze musi zostać usunięte z rury. Jeśli powietrze zostanie uwięzione, staje się silnie sprężone; w przypadku uszkodzenia rury uwięzione powietrze spowodowałoby eksplozję. Woda, ponieważ jest nieściśliwa, jest znacznie bezpieczniejsza.
Zwiększanie ciśnienia:Pompy-wysokociśnieniowe zwiększają wewnętrzne ciśnienie wody do-wcześniej obliczonego „Ciśnienia testowego”.
Czas trzymania:Nacisk jest zwykle utrzymywany przez określony czas-5 do 10 sekunddo testów w młynie fabrycznym (chociaż „próby w terenie” po zakopaniu rurociągu mogą zająć wiele godzin).
Kontrola:Czujniki monitorują spadek ciśnienia, a spoina jest często sprawdzana wzrokowo (czasami przy użyciu automatycznych kamer).
Dekompresja:Zmniejsza się ciśnienie, woda jest spuszczana, a rura jest ważona/mierzona, aby upewnić się, że nie wybrzuszyła się ani nie rozciągnęła.
Jak oblicza się ciśnienie próbne?
Ciśnienie nie jest przypadkowe; oblicza się go za pomocąWzór Barlowa(jak określono w API 5L): P=2×S×t/D×k
P:Hydrostatyczne ciśnienie próbne.
S:Naprężenie włókien (zwykle 60% do 95% minimalnej granicy plastyczności rury).
t:Określona grubość ścianki.
D:Określona średnica zewnętrzna.
k:Współczynnik określony przez normę (zwykle od 0,85 do 0,95 w zależności od gatunku i średnicy rury).
Kryteria awarii
Rura nie przechodzi próby wodnej, jeśli wystąpi którakolwiek z poniższych sytuacji:
Widoczny wyciek:Jakakolwiek woda wydzielająca się lub tryskająca ze spoiny lub korpusu rury.
Spadek ciśnienia:Komputer monitorujący wykrywa spadek ciśnienia podczas „czasu przetrzymywania”.
Pęknięcie:Rura pęka (rzadko w nowoczesnych młynach, ale ostateczna awaria).
Trwałe odkształcenie:Po zwolnieniu ciśnienia średnica rury zwiększa się poza niewielką dopuszczalną tolerancję.
Test wodny a inne badania NDT
Podczas gdy badania ultradźwiękowe (UT) i-rentgenowskie wykrywają defekty (pęknięcia, wtrącenia), test wodny weryfikujewydajność. Jest to „test dowodowy”. Rura może przejść-prześwietlenie rentgenowskie, ale nie przejść testu wodnego, jeśli wytrzymałość materiału jest niewystarczająca lub jeśli występuje wada,-która nie została przeoczona przez promieniowanie rentgenowskie.
Test wodny rury LSAW
| Funkcja | Szczegóły testu wodnego młyna |
| Średni | Świeża woda (czasami z inhibitorami korozji) |
| Czas trwania | 5–10 sekund (na API 5L) |
| Zakres ciśnienia | Może przekraczać 50 MPa (7250 PSI) w przypadku-grubościennych rur X80 |
| Dokumentacja | Dla każdej rury generowany jest wykres „Ciśnienie w funkcji czasu”. |
| Wymóg | 100% rur (bez pobierania próbek; każde złącze musi zostać przetestowane) |

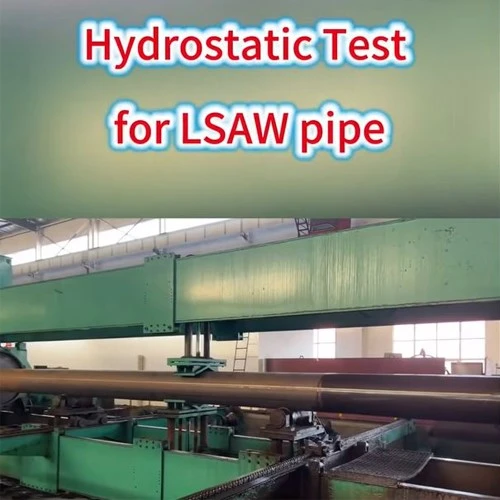

Testy hydrostatyczne GNEE dla rur LSAW
Certyfikat GNEE LSAW Pipe
Często zadawane pytania
Jaki jest standard ASME dotyczący testów hydrostatycznych?
Nie ma jednego „standardu ASME” dotyczącego testów hydrostatycznych; zamiast tego wymagania znajdują się w konkretnym kodzie regulującym testowany sprzęt.
| Aplikacja | Norma ASME | Ciśnienie próbne (typowe) |
| Zbiorniki ciśnieniowe | Sekcja VIII, Dział 1 | 1,3 x MAWP |
| Rurociąg procesowy | B31.3 | 1,5 x ciśnienie projektowe |
| Rurociągi energetyczne | B31.1 | 1,5 x ciśnienie projektowe |
| Kotły | Sekcja I | 1,5 x MAWP |
Dlaczego próby hydrostatyczne są niezbędne?
Badania hydrostatyczne uważane są za niezbędne, gdyż jedyne„test fizyczny”co gwarantuje, że system ciśnieniowy jest bezpieczny w obsłudze.
Oto cztery główne powody, dla których nie można go pominąć:
Walidacja bezpieczeństwa (test warunków skrajnych):Dowodzi, że rura lub zbiornik może wytrzymać zamierzone obciążenie, testując je pod ciśnieniem125% do 150%jego ciśnienia roboczego. Jeśli coś ulegnie awarii, lepiej, aby uległo awarii w kontrolowanym środowisku fabrycznym, a nie na zaludnionym obszarze.
Całkowita detekcja wycieków:Podczas gdy promienie X-i ultradźwięki wykrywają pęknięcia, woda znajduje jeprzecieki. Identyfikuje mikroskopijne „dziurki” lub zacieki w spoinach i uszczelkach, które mogą przeoczyć czujniki elektroniczne.
Integralność spoiny i materiału:Poddaje całą spoinę wzdłużną i korpus stalowy ogromnym naprężeniom. Pozwala to ujawnić „ukryte wady”-wady, które na powierzchni wyglądają dobrze, ale są strukturalnie słabe.
Zgodność z przepisami i ubezpieczeniami:Większość światowych standardów (API, ASME, ISO) i firmy ubezpieczeniowe zgodnie z prawem nakazują wykonanie testu wodnego. Bez tego rurociąg nie może zostać certyfikowany do eksploatacji.
Jakie jest maksymalne ciśnienie próby wodnej dla rury?
Maksymalne ciśnienie próby wodnej nie jest liczbą stałą; jest on obliczany dla każdej konkretnej rury na podstawie jej wytrzymałości.
Istnieje jednakgranica bezpieczeństwaktórych nie można przekroczyć:
Granica siły plastyczności
Ciśnienie jest zwykle ograniczone, tak aby naprężenie stali nie przekraczało90% do 95% określonej minimalnej granicy plastyczności rury (SMYS).
Jeśli przekroczysz tę wartość, rura to zrobitrwale rozciągnąć lub odkształcićczyniąc go bezużytecznym i niebezpiecznym.
Obliczenie (wzór Barlowa)
Aby znaleźć maksymalne ciśnienie dla konkretnej rury, inżynierowie używają następującego wzoru:P=2×S×t/D
P:Maksymalne ciśnienie
S:Dopuszczalne naprężenie włókna (zwykle 90% granicy plastyczności)
t:Grubość ścianki
D:Średnica zewnętrzna
Typowe maksima branżowe
Standardowe rury naftowe i gazowe:Zwykle testowane pomiędzy2500 i 5000 PSI.
Rury-wysokociśnieniowe/rury o grubych ściankach:W zaawansowanych młynach (jak do rur LSAW) maszyny mogą przykładać ciśnienia do7250 PSI (50 MPa)lub nawet10 000 PSI (70 MPa).
